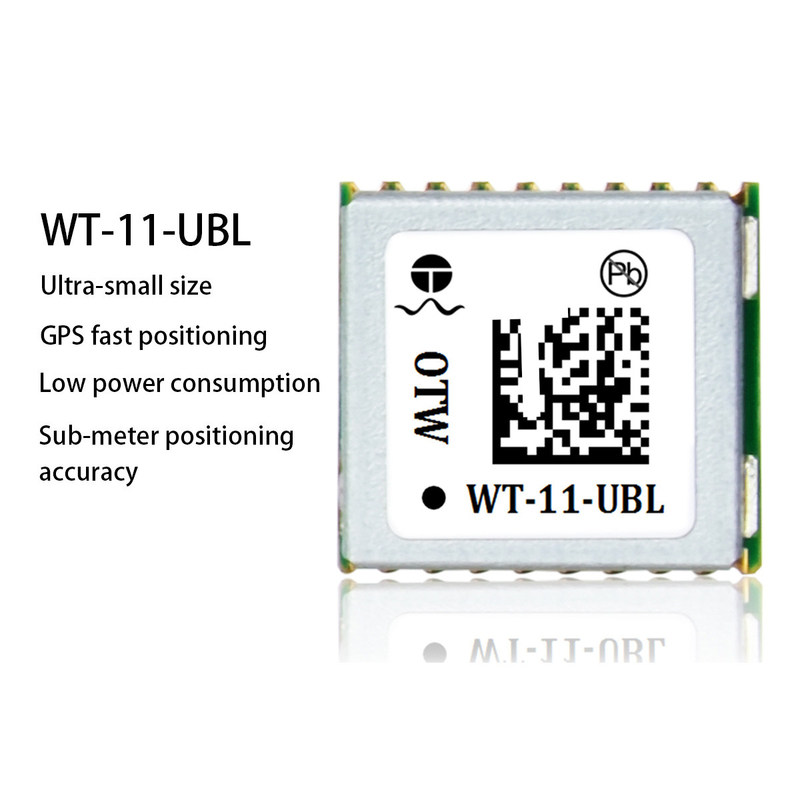

OTW GNSS モジュール GPS+GLONASS+BDS UART+TTL+R232 0.25Hz-10Hz
| 起源の場所 | 中国 |
| ブランド名 | OTW |
| モデル番号 | WT-11-UBL |
製品の詳細
Type:
GNSS Module
Brand:
OTW
Operating mode:
GPS+GLONASS+ BDS
Output Mode:
TTL
NMEA messages:
RMC,VTG,GGA,GSA,GSV,GLL
Voltage:
1.65V to 3.6V
Power consumption:
Running Mode 16.5mA @3.0V
Size:
9.7mm*10.1mm*2.4mm
ハイライト:
自動車ナビゲーション GNSS GPS モジュール
,GNSS GPS モジュール 10Hz
,OTW A GNSS GPS モジュール
支払いと送料の条件
最小注文数量
10pcs
価格
US $2.4 - 11.80/
受渡し時間
支払いを受けた日から7~10日
支払条件
T/T、ウェスタンユニオン
供給の能力
1億米ドル以上
製品説明
OTW A GNSS GPSモジュール 0.25Hz-10Hz 再生周波数（カーナビ用）
製品属性
| 属性 | 値 |
|---|---|
| タイプ | GNSSモジュール |
| ブランド | OTW |
| 動作モード | GPS+GLONASS+BDS |
| 出力モード | UART+TTL+R232 |
| NMEAメッセージ | RMC,VTG,GGA,GSA,GSV,GLL |
| 電圧 | 1.65V～3.6V |
| 消費電力 | 動作モード 16.5mA @3.0V |
| サイズ | 9.7mm*10.1mm*2.4mm |
0.25Hz～10Hz再生周波数付きA-GNSS測位モードGPSモジュール
概要
用途
- カーナビゲーション、交通記録装置
- ドローン、法執行機関向けカメラ
- HDカメラ、測量およびマッピング
- ハンドヘルドデバイス
- スマートウェア
- スマート農業
主な特徴
- GPS/QZSS、GLONASSをサポート
- 低消費電力と高感度を両立
- 強力な耐干渉能力
- 低コスト、超小型サイズ
- 内蔵低ノイズアンプLNAおよびSAWフィルタ
底面図 - モジュールピン配置
モジュール性能仕様
| モデル | WT-11-UBL |
|---|---|
| 受信機タイプ | GPS/QZSS L1 C/A GLONASS L1 |
| プロトコル | NMEA-0183準拠プロトコルまたはカスタムプロトコル |
| 利用可能なボーレート | 4800bps～921600bps（デフォルト9600bps） |
| チャンネル | 56 |
| 感度 | 追跡：-161dbm ホットスタート：-148dbm コールドスタート：-148dBm |
| コールドスタート | 平均29秒 |
| ホットスタート | 平均1秒 |
| 精度 | 水平位置：平均、SBAS< 2.5m |
| 最大高度 | 18000 M |
| 最大速度 | 515 m/s |
| 最大加速度 | ≦ 4G |
| 再生周波数 | 0.25Hz～10 Hz |
| 測位モード | A-GNSS |
ポート構成
- 2 UART
- 1 I2C
- 2 SPI
物理的特性
| タイプ | 18ピンスタンプホール |
|---|---|
| サイズ | 10.1mm * 9.7mm * 2.4mm (+/- 0.5mm) |
電源
| 電圧 | 1.65V～3.6V |
|---|---|
| 消費電力 | 動作モード：16.5mA@3V 省電力モード：4.5mA@3V |
動作環境
| 湿度範囲 | 5%～95% 結露しないこと |
|---|---|
| 動作温度 | -40℃～85℃ |
| 保管温度 | -40℃～85℃ |
