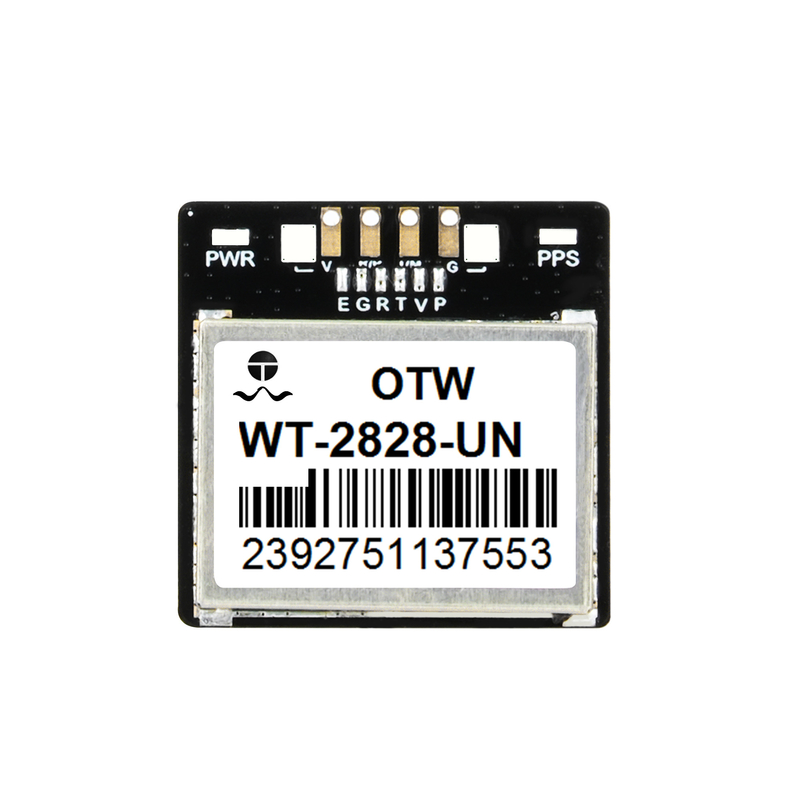

OTW WT-2828-UN GNSS модуль GPS GLONASS GALILEO BDS
| Место происхождения | Китай |
| Фирменное наименование | OTW |
| Номер модели | WT-2828-UN |
Детали продукта
Номер модели:
WT-2828-UN
Чипсет:
XX
Применение:
Позиционирование, геодезирование и картографирование и т.д.
Тип:
Модуль GNSS
Страна происхождения:
Китай
Бренд:
OTW
Операционный режим:
GPS+GLONASS+GALILEO+ BDS
Режим вывода:
UART+TTL+R232+USB
Ставка Baud:
4800bps-921600bps, по умолчанию 115200bps
Сообщения NMEA:
RMC,VTG,GGA,GSA,GSV,GLL
Частота обновления:
1Hz-18Hz ((по умолчанию 1Hz)
Напряжение:
3.0V до 5.0V
Энергопотребление:
35 мА @3,3 В
Размер:
280,3 мм*28,3 мм*7,5 мм
Выделить:
Автомобильный модуль GNSS для дронов
,GNSS модуль реального времени
,Модуль GPS слежения за транспортным средством
Условия оплаты и доставки
Количество мин заказа
10 шт
Цена
US $4.1 - 15/
Время доставки
7-10 рабочих дней после получения платежа
Условия оплаты
T/T, Western Union
Поставка способности
Более 100 миллионов долларов США
Описание продукта
Модуль GNSS автомобильного беспилотника в режиме реального времени Модуль отслеживания GPS транспортного средства
Спецификации продукции
| Атрибут | Стоимость |
|---|---|
| Номер модели | WT-2828-UN |
| Чипсет | XX |
| Применение | Позиционирование, геодезирование и картографирование и т.д. |
| Тип | Модуль GNSS |
| Страна происхождения | КНР |
| Бренд | OTW |
| Режим работы | GPS+GLONASS+GALILEO+BDS |
| Режим вывода | UART+TTL+R232+USB |
| Ставка Baud | 4800bps-921600bps, по умолчанию 115200bps |
| Сообщения NMEA | RMC, VTG, GGA, GSA, GSV, GLL |
| Частота обновления | 1Hz-18Hz (по умолчанию 1Hz) |
| Напряжение | 3.0V до 5.0V |
| Потребление энергии | 35 мА @3,3 В |
| Размер | 28.3 мм × 28,3 мм × 7,5 мм |
Обзор продукции
Заявления
- Продукты отслеживания, такие как персональное позиционирование и навигационное позиционирование транспортных средств
- Дроны, правоохранительное оборудование
- Карманные компьютеры и другие портативные навигационные устройства
- Регистрация трасс и калибровка точек данных GNSS
- Измерительное оборудование
- Сельскохозяйственное позиционирование и другие продукты
- Оборудование для измерения времени
- Автомобильный Интернет вещей
Ключевые особенности
- Модуль позиционирования и антенна интегрированы
- Может принимать 3 GNSS синхронно (GPS/BDS/GLN/GAL)
- Ультравысокая чувствительность
- Встроенные LNA и SAW с высоким приростом для лучшей производительности в ситуациях слабого сигнала
- Высокая производительность, низкое энергопотребление
- Поддержка всех спутниковых систем дополнения
- Диапазон температур работы автомобильного класса (от -40°C до +105°C)
Конфигурация пин
| Имя пин-кода | I/O | Описание | Примечание |
|---|---|---|---|
| Е | Я... | Сила включена | |
| G | G | Земля | |
| R | Я... | Ввод последовательных данных UART | |
| T | О | Выход серийных данных UART | |
| V | Я... | Силовое питание модуля | |
| П | О | Импульс времени (1pps) |
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Тип приемника | GPS/QZSS L1, GLONASS L1, BeiDou B1, Galileo E1 |
| Соглашение | Протокол NMEA-0183 или протокол на заказ |
| Канал | 72 |
| Чувствительность | Отслеживание -167 дБм, горячий старт -157 дБм, холодный старт -148 дБм |
| Холодный старт | В среднем 26 секунд |
| Горячий старт | В среднем 1 секунда |
| Точность | Горизонтальная точность 2,0 м, скорость: 0,1 м/с, сигнал Timepulse: 30 нс |
| Максимальная высота | 18000 М |
| Максимальная скорость | 500 м/с |
| Максимальное ускорение | ≤ 4G |
| Частота регенерации | 1 Гц -18 Гц |
| Режим позиционирования | A-GNSS |
| Порт | UART/TTL/R232/USB |
| Тип | 1.25мм 6прицепный разъем |
| Электрическое питание | 3V ~ 5V |
| Потребление энергии | 35mA@3.3V |
| Диапазон влажности | Неконденсирующее от 5% до 95% |
| Рабочая температура | -40°C до 105°C |
| Температура хранения | -40°C до 125°C |
