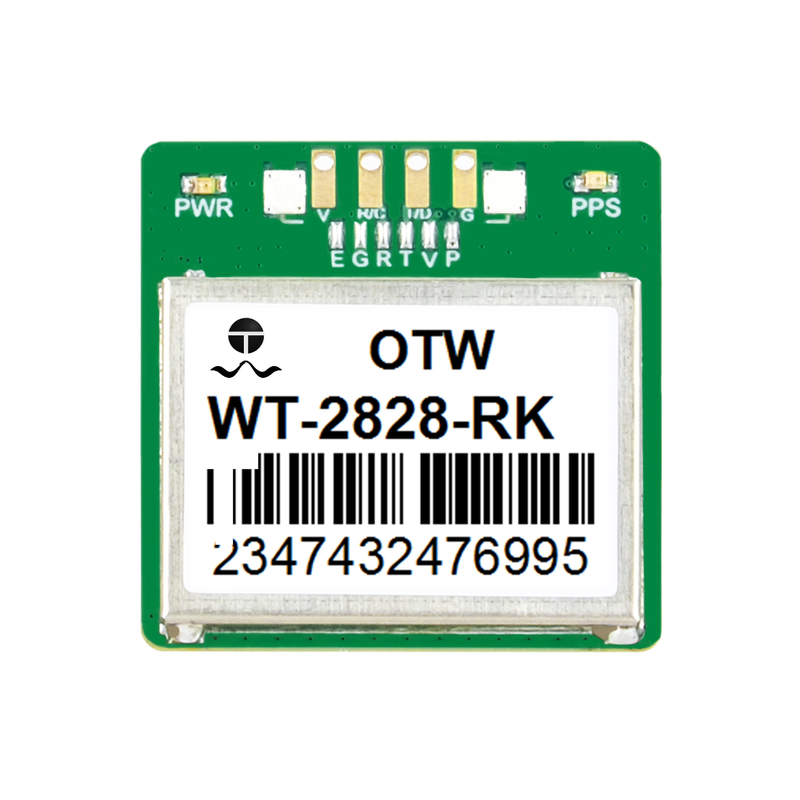

WT-2828-RK โมดูล GNSS RTK เซนติเมตร GPS+GLONASS+GALILEO+BDS
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | OTW |
| หมายเลขรุ่น | WT-2828-RK |
รายละเอียดสินค้า
หมายเลขรุ่น:
WT-2828-RK
ชิปเซ็ต:
xx
แอปพลิเคชัน:
การวางตำแหน่ง การสำรวจ และการทำแผนที่ ฯลฯ
พิมพ์:
โมดูล GNSS
ประเทศต้นกำเนิด:
จีน
ยี่ห้อ:
OTW
โหมดปฏิบัติการ:
GPS+GLONASS+กาลิเลโอ+ BDS
โหมดเอาต์พุต:
UART+TTL+R232
อัตราบอด:
4800 บีบีเอส-921600 บีบีเอส,Default115200 บีบีเอส
ข้อความ NMEA:
RMC, VTG, GGA, GSA, GSV, GLL
ปรับปรุงความถี่:
0.25Hz-10Hz (ค่าเริ่มต้น 1Hz)
แรงดันไฟฟ้า:
3.0V ถึง 5.0V
การใช้พลังงาน:
35 mA @3.3V
ขนาด:
28.3mm*28.3mm*7.5mm
เน้น:
โมดูล GPS GNSS สำหรับการวางตำแหน่งระดับเซนติเมตร
,โมดูล GPS GNSS สำหรับการวางตำแหน่งยานพาหนะ
,โมดูล GNSS GPS ระดับเซนติเมตร
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
10pcs
ราคา
US $4.1 - 15/
เวลาการส่งมอบ
7-10 วันทําการหลังจากได้รับการชําระเงิน
เงื่อนไขการชำระเงิน
T/T, Western Union
สามารถในการผลิต
สูงกว่า 100 ล้านเหรียญสหรัฐ
คําอธิบายสินค้า
โมดูล GNSS GPS สำหรับการวางตำแหน่งเซนติเมตรสำหรับยานพาหนะ
คุณสมบัติของผลิตภัณฑ์
| คุณสมบัติ | ค่า |
|---|---|
| หมายเลขรุ่น | WT-2828-RK |
| ชิปเซ็ต | XX |
| การใช้งาน | การวางตำแหน่ง การสำรวจและการทำแผนที่ ฯลฯ |
| ประเภท | โมดูล GNSS |
| ประเทศต้นกำเนิด | จีน |
| แบรนด์ | OTW |
| โหมดการทำงาน | GPS+GLONASS+GALILEO+BDS |
| โหมดเอาต์พุต | UART+TTL+R232 |
| อัตราการส่งข้อมูล | 4800bps-921600bps, ค่าเริ่มต้น 115200bps |
| ข้อความ NMEA | RMC, VTG, GGA, GSA, GSV, GLL |
| ความถี่ในการอัปเดต | 0.25Hz-10Hz (ค่าเริ่มต้น 1Hz) |
| แรงดันไฟฟ้า | 3.0V ถึง 5.0V |
| การใช้พลังงาน | 35 mA @3.3V |
| ขนาด | 28.3 มม. * 28.3 มม. * 7.5 มม. |
คำอธิบายผลิตภัณฑ์
โมดูลวางตำแหน่ง GPS เซนติเมตรสำหรับงานประจำวันของยานพาหนะเพื่อให้ได้ตำแหน่งที่แม่นยำ
ภาพรวม
แอปพลิเคชัน
- การสำรวจอาคาร: การวางตำแหน่ง การวัด และการตรวจสอบโครงสร้างอาคาร
- การบินและการเดินเรือ: การวางตำแหน่งจุดคงที่ที่แม่นยำสำหรับโดรน การวัดแม่น้ำและมหาสมุทร
- การสำรวจทางธรณีวิทยา: การสำรวจภูมิประเทศ การสำรวจระดับภูมิภาค การจัดการทรัพยากรน้ำ
- การเกษตรแม่นยำ: การใช้ที่ดินและการตรวจสอบการเจริญเติบโตของพืช
- การขนส่งอัจฉริยะ: การจัดการการจราจรและเทคโนโลยีการขับขี่อัตโนมัติ
คุณสมบัติหลัก
- หลายระบบ: รับ GPS/BDS/GLONASS/GALILEO สี่ระบบพร้อมกันแบบสองความถี่
- อัลกอริทึม RTK ที่มีความแม่นยำสูงสำหรับการวางตำแหน่งระดับเซนติเมตร
- โมดูลวางตำแหน่งและเสาอากาศในตัวสำหรับการออกแบบผลิตภัณฑ์ที่รวดเร็ว
- ต้นทุนต่ำและการใช้พลังงานต่ำ
- ขนาดกะทัดรัด: 28.3x28.3x7.5 มม.
การกำหนดค่าพิน
| ชื่อพิน | I/O | คำอธิบาย | หมายเหตุ |
|---|---|---|---|
| E | I | เปิดใช้งานพลังงาน | |
| G | G | กราวด์ | |
| R | I | อินพุตข้อมูลอนุกรม UART | |
| T | O | เอาต์พุตข้อมูลอนุกรม UART | |
| V | I | แหล่งจ่ายไฟโมดูล | |
| P | O | พัลส์เวลา (1pps) |
ประสิทธิภาพของผลิตภัณฑ์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | WT-2828-RK |
| ประเภทตัวรับ | BDS:B1I/B1C & B2a GPS/QZSS:L1C/A & L5 GLONASS:L1 Galileo:E1 & E5a |
| เลขคณิต | บูรณาการ RTK |
| ข้อตกลง | โปรโตคอลที่สอดคล้องกับ NMEA-0183 หรือโปรโตคอลแบบกำหนดเอง |
| ข้อความ NMEA | RMC,VTG,GGA,GSA,GSV,GLL |
| อัตราการส่งข้อมูลที่มี | 4800bps~921600bps (ค่าเริ่มต้น 115200bps) |
| ช่อง | 128 |
| ความไว | การติดตาม: -167dbm การจับภาพ: -160dbm เริ่มต้นเย็น -148dbm |
| เริ่มต้นเย็น | โดยเฉลี่ย 28 วินาที |
| เริ่มต้นร้อน | โดยเฉลี่ย 1 วินาที |
| ความแม่นยำ | ระดับ 1 ซม. + 1ppm CEP50 ระดับความสูง 2 ซม. + 1ppm CEP50 |
| ความสูงสูงสุด | 18000 ม. |
| ความเร็วสูงสุด | 515 ม./วินาที |
| การเร่งความเร็วสูงสุด | ≤ 4G |
| ความถี่ในการสร้างใหม่ | 0.25 Hz -10 Hz |
| โหมดการวางตำแหน่ง | A-GNSS, RTK สองความถี่ |
| พอร์ต | UART/TTL/R232 |
| ประเภท | ขั้วต่อ 1.25 มม. 6 พิน |
| ขนาด | 28.3 มม. * 28.3 มม. * 7.5 มม. (+/- 0.5 มม.) |
| แรงดันไฟฟ้า | 3V~5V |
| การใช้พลังงาน | 35mA@3.3V |
| ช่วงความชื้น | 5% ถึง 95% ไม่มีการควบแน่น |
| อุณหภูมิในการทำงาน | -40℃ ถึง 85℃ |
| อุณหภูมิในการจัดเก็บ | -40℃ ถึง 85℃ |
