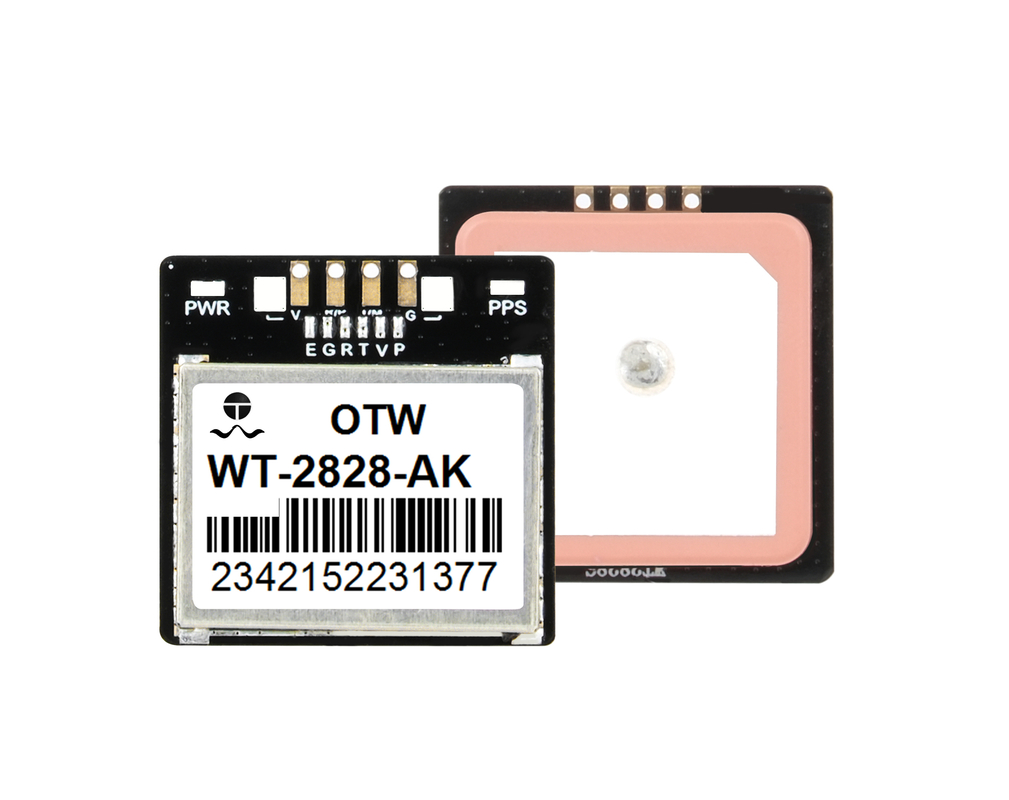

OTW GNSS 모듈 GPS+GLONASS+GALILEO+BDS 28.3mm
| 원래 장소 | 중국 |
| 모델 번호 | WT-2828-AK |
제품 세부 사항
유형:
GNSS 모듈
원산지 국가:
중국
상표:
OTW
칩셋트:
XX
애플리케이션:
포지셔닝, 측량 및 매핑 등
작동 모드:
GPS+글로나스+갈릴레오+ BDS
출력 모드:
UART/TTL/R232/USB
전송 속도:
4800bps-921600bps, 기본115200bps
NMEA 메시지:
RMC, VTG, GGA, GSA, GSV, GLL
변경 빈도:
1Hz-10Hz(기본값 1Hz)
전압:
3.0V ~ 5.0V
전력 소비:
35mA @3.3V
크기:
28.3mm*28.3mm*7.5mm
강조하다:
초고 감수성 GPS 모듈
,안테나 통합 GPS 추적 모듈
,오토바이 고민성 GPS
지불 및 배송 조건
최소 주문 수량
1
가격
$5.80-6.88
제품 설명
오토바이를 위한 안테나 통합 초고감도 GPS 추적 모듈
제품 개요
오토바이 및 차량용 안테나 통합 초고감도 GPS 추적 모듈 GNSS 수신기 모듈 WT-2828-AK
주요 사양
| 속성 | 값 |
|---|---|
| 유형 | GNSS 모듈 |
| 원산지 | 중국 |
| 브랜드 | OTW |
| 칩셋 | XX |
| 응용 분야 | 위치 확인, 측량 및 매핑 등 |
| 작동 모드 | GPS+GLONASS+GALILEO+BDS |
| 출력 모드 | UART/TTL/R232/USB |
| 전송 속도 | 4800bps-921600bps, 기본 115200bps |
| NMEA 메시지 | RMC, VTG, GGA, GSA, GSV, GLL |
| 업데이트 빈도 | 1Hz-10Hz (기본 1Hz) |
| 전압 | 3.0V ~ 5.0V |
| 전력 소비 | 35mA @3.3V |
| 크기 | 28.3mm × 28.3mm × 7.5mm |
핀 할당
| 핀 번호 | 핀 이름 | I/O | 설명 | 비고 |
|---|---|---|---|---|
| 1 | VCC | P | 전원 공급 장치 | 전압 범위 3.0V~5.0V |
| 2 | RXD | I | UART 직렬 데이터 입력 | |
| 3 | TXD | O | UART 직렬 데이터 출력 | |
| 4 | GND | G | 접지 |
기술 사양
| 모듈 성능 | |
|---|---|
| 모델 | WT-2828-AK |
| 수신기 유형 | GPS/QZSS BDS GLONASS |
| 프로토콜 | NMEA-0183 호환 프로토콜 또는 사용자 정의 프로토콜 |
| NMEA 메시지 | RMC, VTG, GGA, GSA, GSV, GLL |
| 사용 가능한 전송 속도 | 4800bps~921600bps (기본 115200bps) |
| 채널 | 56 |
| 감도 | 추적 -162 dbm 핫 스타트 -148dBm 콜드 스타트 -148dBm |
| 콜드 스타트 | 평균 29초 |
| 핫 스타트 | 평균 1초 |
| 정확도 | 수평 정확도 2.5m 속도: 0.1m/s 시간 펄스 신호: RMS 30 ns |
| 최대 고도 | 18000 m |
| 최대 속도 | 500 m/s |
| 최대 가속도 | ≤ 4G |
| 재생성 빈도 | 1Hz -10 Hz |
| 위치 확인 모드 | A-GNSS |
