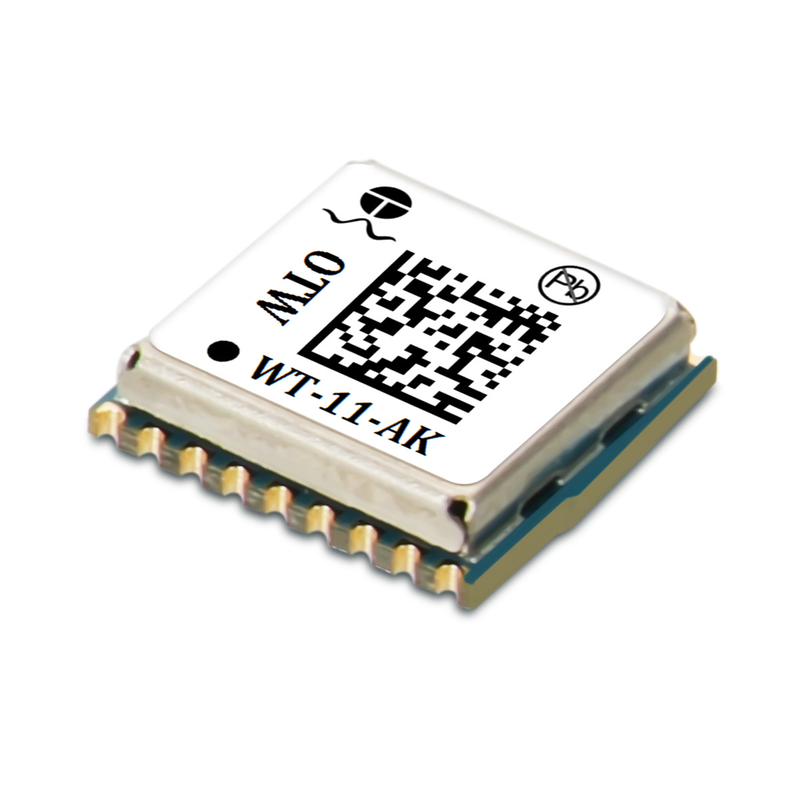

Mô-đun GNSS OTW 32 Kênh Mô-đun GPS GLONASS BDS Cập nhật 10Hz
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OTW |
| Số mô hình | WT-11-AK |
Chi tiết sản phẩm
Kiểu:
Mô -đun GNSS
Thương hiệu:
OTW
Chế độ hoạt động:
GPS+ GLONASS+ BDS
Chế độ đầu ra:
TTL
Tốc độ baud:
4800bps-921600bps, mặc định9600bps
Cập nhật tần số:
0,25Hz-10Hz (mặc định 1Hz)
Tiêu thụ năng lượng:
25 Ma @3.3V
Kích cỡ:
9,7mm*10.1mm*2.4mm
Làm nổi bật:
Mô-đun GNSS OTW 32 Kênh
,32 kênh GPS
,Mô-đun GPS GLONASS BDS
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
10pcs
Giá bán
US $2.4 - 11.80/
Thời gian giao hàng
7-10 ngày làm việc sau khi nhận được khoản thanh toán
Điều khoản thanh toán
T/T, Liên minh phương Tây
Khả năng cung cấp
Trên 100 triệu USD
Mô tả sản phẩm
Mô-đun theo dõi xe chính xác cao với 32 kênh và tần số cập nhật 0,25Hz-10Hz
Thông số kỹ thuật sản phẩm
| Thuộc tính | Giá trị |
|---|---|
| Loại | Mô-đun GNSS |
| Thương hiệu | OTW |
| Chế độ hoạt động | GPS+GLONASS+BDS |
| Chế độ đầu ra | UART+TTL+R232 |
| Tỷ lệ Baud | 4800bps-921600bps, mặc định 9600bps |
| Tần suất cập nhật | 0.25Hz-10Hz (bên mặc định 1Hz) |
| Tiêu thụ năng lượng | 25 mA @3.3V |
| Kích thước | 9.7mm × 10.1mm × 2.4mm |
Tổng quan sản phẩm
Ứng dụng
- Định vị và điều hướng trên tàu và trên tàu
- Thời gian
- Thiết bị đeo
- Thiết bị di động
Các đặc điểm chính
- Hỗ trợ định vị chung nhiều hệ thống BDS/GPS/GLONASS và định vị độc lập một hệ thống
- Cung cấp phát hiện và bảo vệ ăng-ten hoạt động
- Quản lý năng lượng:
- Giải pháp 1: DCDC được sử dụng để cung cấp cho LDO cốt lõi, hỗ trợ nguồn điện duy nhất 2,7 ~ 3,6V, nguồn điện 3.3V điển hình
- Giải pháp 2: Hỗ trợ nguồn điện trực tiếp từ 1,8V đến 3,3V
- Các nguồn cung cấp điện RTC và mạch dự phòng thấp đến 1,4V
- Kích thước nhỏ gọn: 10,1mm × 9,7mm × 2,5mm
Hình dưới - Phân bổ phím module
Hiệu suất mô-đun
| Mô hình | WT-11-AK |
|---|---|
| Loại máy thu | BDS:B1I+B1C GPS/QZSS:L1C/A GLONASS: L1 |
| Thỏa thuận | NMEA-0183 giao thức phù hợp hoặc giao thức tùy chỉnh |
| Tỷ lệ baud có sẵn | 4800bps ~ 921600bps (bên mặc định 9600bps) |
| Kênh | 32 |
| Nhạy cảm | Theo dõi: -162dbm Khai thác: -160dbm Khởi động lạnh: -148dbm |
| Khởi động lạnh | Trung bình 29 giây |
| Khởi động nóng | Trung bình 1 giây |
| Độ chính xác | Vị trí ngang: trung bình, SBAS < 2,5m |
| Chiều cao tối đa | 18000 M |
| Tốc độ tối đa | 515 m/s |
| Tốc độ gia tốc tối đa | ≤ 4G |
| Tần số tái tạo | 1Hz -10Hz |
| Chế độ định vị | GNSS A |
Cấu hình cổng
- 2 UART
- 1 I2C
- 2 SPI
Tính chất vật lý
- Loại: Gói LCC 18PIN
- Kích thước: 10,1mm × 9,7mm × 2,4mm (+/- 0,5mm)
Cung cấp điện
- Điện áp: 3.6V ~ 5.5V
- Tiêu thụ năng lượng:
- Chế độ chạy: 25mA@3.3V
- Chế độ chờ: 8mA@3.3V
Môi trường hoạt động
- Phạm vi độ ẩm: 5% đến 95% không ngưng tụ
- Nhiệt độ làm việc: -40 °C đến 85 °C
- Nhiệt độ lưu trữ: -40 °C đến 85 °C
