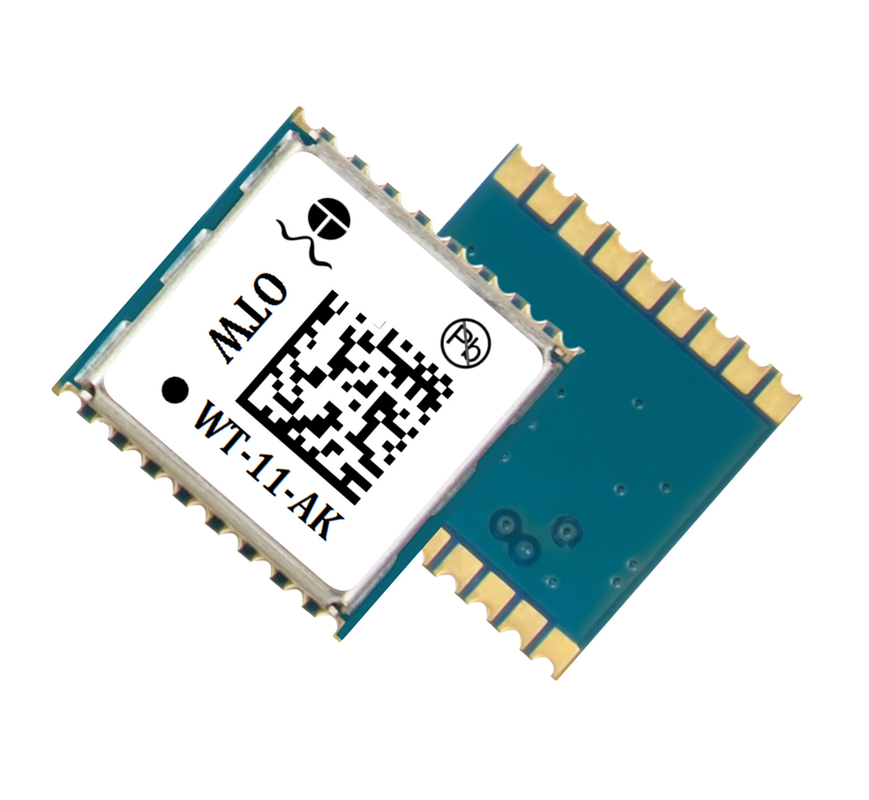

Μονάδα OTW GNSS GPS+GLONASS+BDS 10.1mm UART+TTL+RS232
| Τόπος καταγωγής | Κίνα |
| Μάρκα | OTW |
| Αριθμό μοντέλου | WT-11-AK |
Λεπτομέρειες προϊόντος
Type:
GNSS Module
Brand:
OTW
Operating mode:
GPS+GLONASS+ BDS
Output Mode:
TTL
Baud rate:
4800bps-921600bps,Default9600bps
Update frequency:
0.25Hz-10Hz(default 1Hz)
Power consumption:
25 mA @3.3V
Size:
9.7mm*10.1mm*2.4mm
Επισημαίνω:
Μονάδα GNSS παρακολούθησης οχημάτων
,Μονάδα GNSS 0.25Hz
,Μονάδα GPS GNSS 10Hz
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
10pcs
Τιμή
US $2.4 - 11.80/
Χρόνος παράδοσης
7-10 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής
Όροι πληρωμής
T/T, Western Union
Δυνατότητα προσφοράς
Πάνω από 100 εκατομμύρια δολάρια ΗΠΑ
Περιγραφή προϊόντος
Μονάδα εντοπισμού οχημάτων GNSS 0.25Hz-10Hz Μονάδα GPS GNSS Wearable
Προδιαγραφές προϊόντος
| Ειδικότητα | Αξία |
|---|---|
| Τύπος | Μονάδα GNSS |
| Ετικέτα | Οργανισμός Υπηρεσιών |
| Τρόπος λειτουργίας | GPS+GLONASS+BDS |
| Τρόπος εξόδου | Δοκιμαστική μονάδα |
| Ποσοστό Baud | 4800bps-921600bps, προεπιλεγμένο 9600bps |
| Συχνότητα ενημέρωσης | 0.25Hz-10Hz (προεπιλεγμένο 1Hz) |
| Κατανάλωση ενέργειας | 25 mA @3,3V |
| Μέγεθος | 90,7 mm × 10,1 mm × 2,4 mm |
Επισκόπηση του προϊόντος
Εφαρμογές
- Τοποθέτηση και πλοήγηση επί του σκάφους και στο πλοίο
- Χρονοδιάγραμμα
- Φορητές συσκευές
- Φορητός εξοπλισμός
Βασικά χαρακτηριστικά
- Υποστηρίζει την κοινή τοποθέτηση πολλαπλών συστημάτων BDS/GPS/GLONASS και την ανεξάρτητη τοποθέτηση ενός συστήματος
- Παρέχει ενεργό ανίχνευση και προστασία κεραίας
- Λύσεις διαχείρισης ενέργειας:
- Λύση 1: Το DCDC χρησιμοποιείται για την τροφοδοσία του πυρήνα LDO, υποστηρίζοντας μία μονάδα τροφοδοσίας 2.7~3.6V, τυπική τροφοδοσία 3.3V
- Λύση 2: Υποστήριξη άμεσης τροφοδοσίας 1.8V έως 3.3V
- Ηλεκτρικές πηγές RTC και εφεδρικών κυκλωμάτων ισχύος χαμηλότερες από 1,4V
- Μεγέθος συμπαγής: 10,1 mm × 9,7 mm × 2,5 mm
Δυναμικότητα της μονάδας
| Σχήμα | WT-11-AK |
|---|---|
| Τύπος δέκτη | BDS:B1I+B1C GPS/QZSS:L1C/A ΓΚΛΟΝΑΣ:L1 |
| Συμφωνία | Πρωτόκολλο συμμόρφωσης NMEA-0183 ή πρωτόκολλο προσαρμογής |
| Διαθέσιμο ρυθμό baud | 4800bps~921600bps (προεπιλεγμένο 9600bps) |
| Διάδρομος | 32 |
| Αισθησία | Παρακολούθηση: -162dBm Καταγραφή: -160dBm Ψυχρή εκκίνηση -148 dBm |
| Ψυχρή εκκίνηση | Μέσος όρος 29 δευτερόλεπτα |
| Καυτή εκκίνηση | Μέσος όρος 1 δευτερόλεπτο |
| Ακριβότητα | Οριζόντια θέση: μέσος όρος, SBAS < 2,5m |
| Μέγιστο ύψος | 18000 M |
| Μέγιστη ταχύτητα | 515 m/s |
| Μέγιστη επιτάχυνση | ≤ 4G |
| Συχνότητα αναγέννησης | 1 Hz -10 Hz |
| Τρόπος θέσης | Α-GNSS |
Διαμόρφωση λιμένων
- 2 θύρες UART
- 1 θύρα I2C
- 2 θύρες SPI
Φυσικές Ιδιότητες
- Τύπος: Συσκευή 18PIN LCC
- Μέγεθος: 10,1 mm × 9,7 mm × 2,4 mm (+/- 0,5 mm)
Ηλεκτρική τροφοδοσία
- Τετάρτη, 5 Ιανουαρίου
- Καταναλώσεις ενέργειας:
- Τρόπος λειτουργίας: 25mA@3,3V
- Κατάσταση αναμονής: 8mA @3,3V
Περιβάλλον λειτουργίας
- Περιοχή υγρασίας: 5% έως 95% μη συμπυκνωτική
- Εργασιακή θερμοκρασία: -40°C έως 85°C
- Θερμοκρασία αποθήκευσης: -40°C έως 85°C
